Model: CJX2F
Dùng để: Đóng cắt và điều khiển từ xa tải điện tới 115 A; 150 A; 185 A; 225 A; 265 A; 330 A; 400 A; 500 A; 630 A; 800 A.
Contactor Tengen CJX2F là dòng contactor xoay chiều cỡ lớn 3 cực, dòng AC-3 từ 115 A đến 800 A ở 380 V, điều khiển động cơ từ 55 kW đến 450 kW, điện áp làm việc đến 1000 V.
Phù hợp cho
Gợi ý tham khảo theo loại thiết bị và thông số; kỹ sư VITCO xác nhận khi báo giá.
Kỹ sư VITCO hỗ trợ đối chiếu model, thông số và phương án thay thế trước khi báo giá.
| Dòng định mức |
115 – 800 A · 10 mức |
|---|---|
| Số cực | 3P (bản N: 4 cực đảo chiều) |
| Điện áp cuộn hút |
|
| Điện áp làm việc UeĐiện áp lưới sử dụng được | Đến AC 1000 V |
|---|---|
| Điện áp cách điện UiMức cách điện của thiết bị | 1.000 V |
| Dòng làm việc AC-3Đóng cắt động cơ 3 pha thông thường (khởi động, dừng) |
|
| Công suất động cơ AC-3Đóng cắt động cơ 3 pha thông thường (khởi động, dừng) |
|
| Dải điện áp cuộn hút |
|
| Khả năng tiếp điểm phụ |
|
| Cầu chì bảo vệ ngắn mạch |
|
|---|---|
| Bảo vệ ngắn mạch khuyến nghị | Iq 50 kA, phối hợp kiểu 2 |
| Tuổi thọ điện |
|
|---|---|
| Tuổi thọ cơ khí |
|
| Tần suất thao tác |
|
| Nhiệt độ làm việc | -25 … +40 °C (trung bình 24 giờ ≤ +35 °C) |
| Điều kiện lắp đặt |
|
|---|
| Tiếp điểm phụ gắn mặt trước | F4-11, F4-20, F4-02, F4-40, F4-31, F4-22, F4-13, F4-04 |
|---|---|
| Khối trễ thời gian | LA2-D, LA3-D: trễ đóng hoặc trễ nhả 0,1 – 3 s, 0,1 – 30 s, 10 – 180 s |
| Tiêu chuẩn | IEC 60947-4-1 |
|---|
| Loại thiết bị | Contactor xoay chiều cỡ lớn |
|---|
Contactor Tengen CJX2F là dòng contactor xoay chiều cỡ lớn 3 cực, dòng AC-3 từ 115 A đến 800 A ở 380 V, điều khiển động cơ từ 55 kW đến 450 kW, điện áp làm việc đến 1000 V. Cuộn hút xoay chiều 110/220/380 V hoặc một chiều 110/220 V (bản Z); có bản 4 cực đảo chiều (N); lắp kèm rơ le nhiệt thành khởi động từ cho máy bơm, quạt và máy nén công suất lớn. Tần suất đóng cắt 1200 lần/giờ với cỡ 115–150 A, 600 lần/giờ với cỡ 185–630 A; tuổi thọ cơ khí đến 10 triệu lần. Bảo vệ ngắn mạch bằng cầu chì RT16 (RT17 với cỡ 800 A) để đạt dòng ngắn mạch có điều kiện 50 kA, phối hợp kiểu 2; lắp thêm được khối tiếp điểm phụ F4 và khối trễ khí LA2/LA3.
MớiKiến thức cơ bản
Từ ngày 1/11/2026, EVN áp dụng giá bán lẻ điện mới cùng khung giờ cao điểm 17:30–22:30 theo Quyết định 963/QĐ-BCT. Hóa đơn của nhà xưởng mua điện ba giá có các dòng chỉ số bình thường, cao điểm, thấp điểm, hệ số nhân và có thể có tiền công suất phản kháng. Cách đọc từng dòng và tự tính lại.
5 phút đọc
Hướng dẫn chọn thiết bị
Khởi động sao – tam giác giảm dòng khởi động còn khoảng 1/3: điều kiện động cơ, dòng qua ba contactor (0,58 và 0,33 × In), chỉnh rơ le nhiệt, liên động và ví dụ động cơ bơm 30 kW với thiết bị Tengen.
5 phút đọc

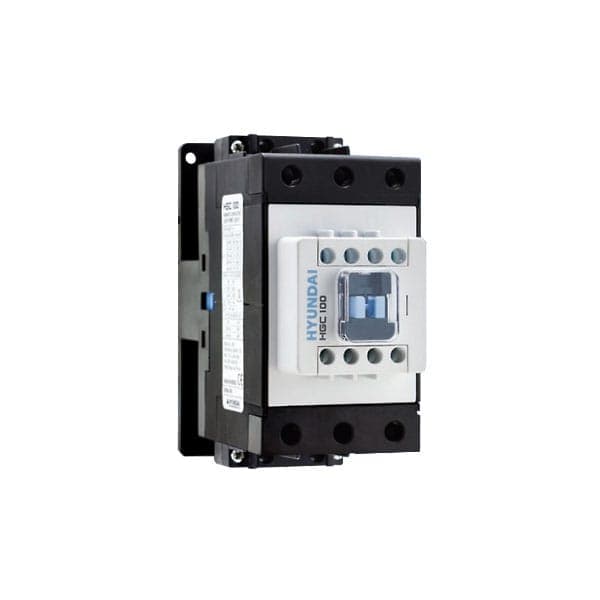

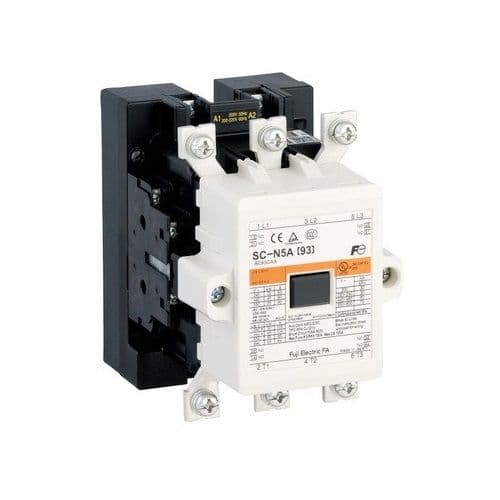

Cùng loại thiết bị, dòng định mức tương đương. Bấm “So sánh” để đặt thông số cạnh nhau.
