Bơm nước 3 HP và 5 HP chạy điện ba pha 380 V rất hay gặp ở trạm bơm nhà xưởng, tòa nhà và hệ tưới. Bài viết hướng dẫn chọn biến tần cho hai công suất này theo dòng điện trên nhãn động cơ, lấy ví dụ biến tần Megmeet MV820 với số liệu từ sổ tay hãng (MV820 Series AC Drive User Manual, phiên bản V2.0).
Quy đổi HP sang kW
1 HP ≈ 0,746 kW, nên:
| Động cơ bơm | Công suất | Biến tần tương ứng |
|---|---|---|
| 3 HP | ≈ 2,2 kW | loại 2,2 kW |
| 5 HP | ≈ 3,7 kW | loại 3,7 kW |
Quy đổi công suất chỉ là bước đầu. Tiêu chí quyết định là dòng điện.
Chọn theo dòng điện
Điều kiện cơ bản: dòng ra định mức của biến tần ≥ dòng định mức ghi trên nhãn động cơ.
Số liệu các model ba pha 380–480 V theo bảng 1-1 của sổ tay MV820 (chế độ HD):
| Model | Công suất | Dòng vào định mức | Dòng ra định mức |
|---|---|---|---|
| MV820G1-4T2.2B | 2,2 kW (≈ 3 HP) | 6,8 A | 5,6 A |
| MV820G1-4T3.7B | 3,7 kW (≈ 5 HP) | 11,8 A | 9,4 A |
| MV820G1-4T5.5B | 5,5 kW (≈ 7,5 HP) | 15,5 A | 13,0 A |

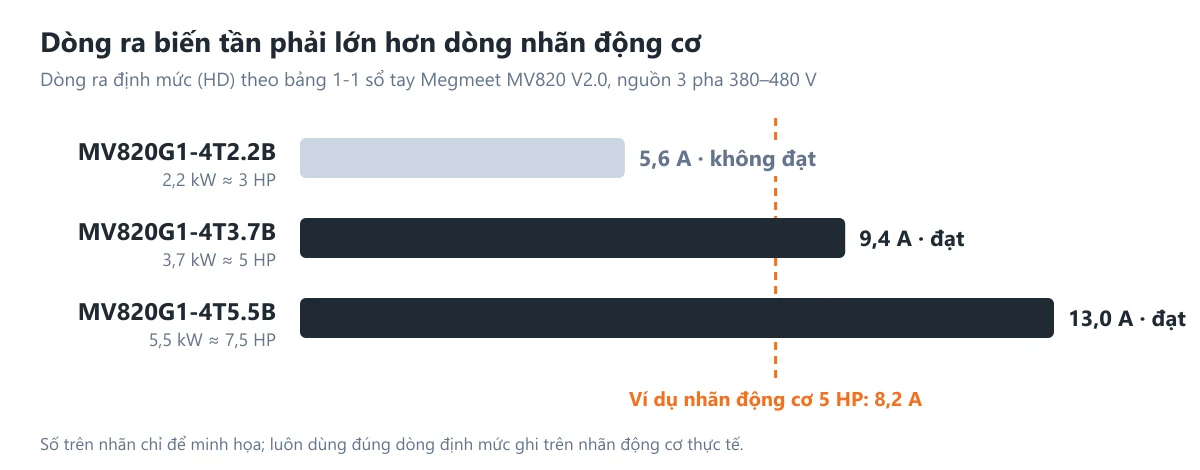

Ví dụ: nhãn động cơ bơm ghi 3,7 kW, 380 V, 8,2 A. Dòng ra của MV820G1-4T3.7B là 9,4 A, lớn hơn 8,2 A, nên chọn được. Số trên nhãn trong ví dụ chỉ để minh họa; luôn dùng đúng số trên nhãn động cơ thực tế.
Khi nào chọn lớn hơn một cấp
- Dòng nhãn lớn hơn dòng ra của biến tần. Bơm chìm (bơm hỏa tiễn) thường có dòng định mức cao hơn động cơ thông thường cùng công suất, vì vậy không chọn chỉ theo HP.
- Bơm khởi động nặng, ví dụ bơm bùn hoặc bơm phải khởi động khi đường ống đang có áp. Theo bảng 1-2 của sổ tay, chế độ HD chịu được 150% dòng định mức trong 1 phút, 180% trong 6 giây, 200% trong 1 giây. Nếu dòng khởi động thực tế vượt mức này, chọn biến tần cấp lớn hơn.
Nơi chỉ có điện một pha
Dòng MV820 có model 2S, nguồn vào một pha 220–240 V. Điện áp ra của biến tần tối đa bằng điện áp nguồn vào, nên động cơ phải là loại ba pha 220 V (động cơ ghi 220/380 V thì đấu tam giác). Không dùng model 2S để chạy động cơ đấu cho lưới 380 V. Khi cần, gửi nhãn động cơ để kỹ sư VITCO đối chiếu model phù hợp.

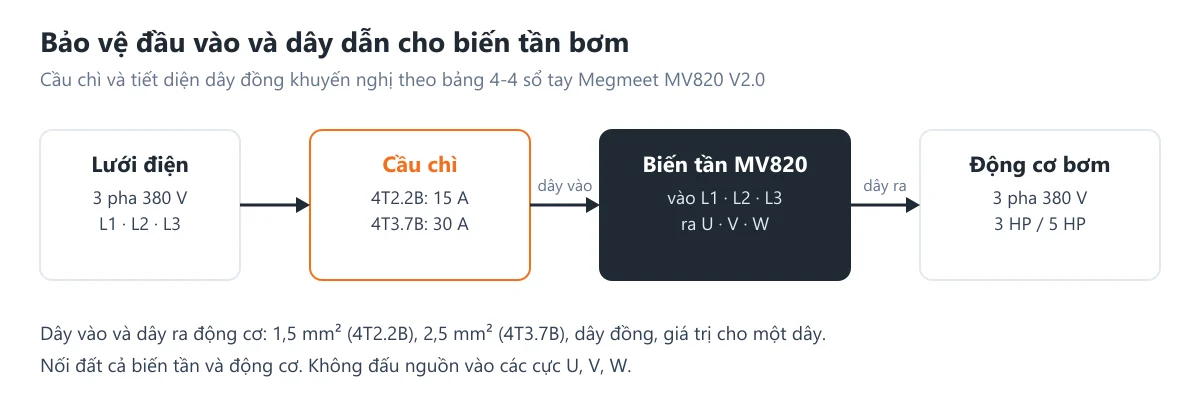

Bảo vệ đầu vào và dây dẫn
Bảng 4-4 của sổ tay khuyến nghị bảo vệ đường vào bằng cầu chì và tiết diện dây đồng như sau:
| Model | Cầu chì đường vào | Dây vào | Dây ra động cơ |
|---|---|---|---|
| MV820G1-4T2.2B | 15 A | 1,5 mm² | 1,5 mm² |
| MV820G1-4T3.7B | 30 A | 2,5 mm² | 2,5 mm² |
Tiết diện dây trong bảng là giá trị tối thiểu cho một dây. Khi tuyến dây dài hoặc đi trong máng chung, cần tính lại theo điều kiện lắp đặt thực tế.
Cài đặt cơ bản cho bơm
- Nhập thông số nhãn động cơ và cho biến tần tự dò, theo bài Hướng dẫn cài đặt nhanh biến tần Megmeet MV820.
- Đặt thời gian tăng tốc và giảm tốc đủ dài để giảm va đập thủy lực khi bơm khởi động và dừng.
- Đặt tần số thấp nhất phù hợp với bơm để tránh bơm chạy quá chậm không lên được nước.
- Cần giữ áp lực nước ổn định thì dùng chế độ PID với cảm biến áp suất.
Checklist chọn biến tần cho bơm
- Đọc dòng định mức và điện áp trên nhãn động cơ.
- Chọn model có dòng ra ≥ dòng nhãn; bơm chìm hoặc bơm khởi động nặng thì cân nhắc lên một cấp.
- Kiểm tra nguồn cấp: ba pha 380 V dùng model 4T; một pha 220 V dùng model 2S với động cơ 220 V.
- Chọn cầu chì hoặc aptomat và dây dẫn theo khuyến nghị của sổ tay.
- Cài đặt thông số động cơ, tự dò, rồi chạy thử ở tần số thấp.
Xem các biến tần tại VITCO. Gửi nhãn động cơ và mô tả ứng dụng qua trang yêu cầu báo giá để kỹ sư VITCO chọn model phù hợp.
Bài viết mang tính hướng dẫn chung. Hệ thống bơm thực tế cần tính toán cột áp, lưu lượng và bảo vệ theo thiết kế, và tuân theo hướng dẫn của nhà sản xuất.
Nguồn tham khảo
- Megmeet, MV820 Series AC Drive User Manual, phiên bản V2.0 (08/2026):
- Bảng 1-1 (trang 10): model, dòng vào, dòng ra, công suất.
- Bảng 1-2 (trang 11): điện áp ra, khả năng quá tải.
- Bảng 4-4 (trang 97): cầu chì đường vào và tiết diện dây.
